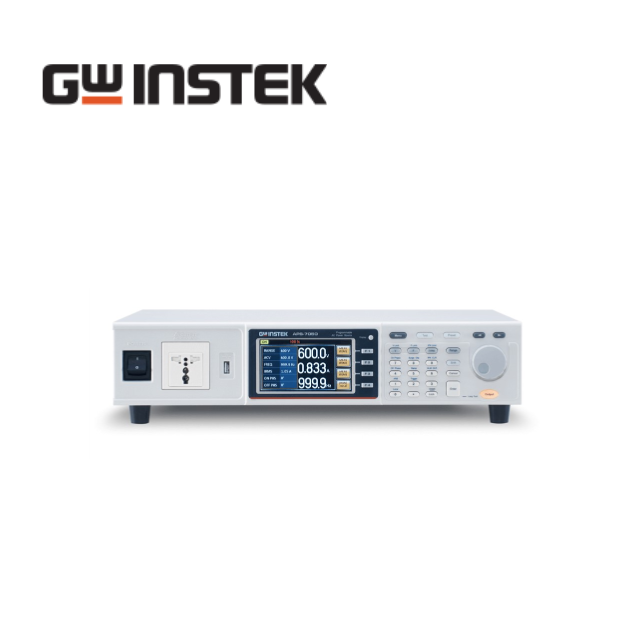

GWINSTEK 굿윌인스텍 APS-7300 1채널 프로그래머블 리니어 AC 전원 공급기(3kVA)
GWINSTEK 굿윌인스텍 APS-7300 1채널 프로그래머블 리니어 AC 전원 공급기(3kVA) - 이미지 2
GWINSTEK 굿윌인스텍 APS-7300 1채널 프로그래머블 리니어 AC 전원 공급기(3kVA) - 이미지 3
, , ,

GWINSTEK 굿윌인스텍 APS-7300 1채널 프로그래머블 리니어 AC 전원 공급기(3kVA)

  • 4.3인치 TFT-LCD
  • 출력 용량 : APS-7050(500VA, 310Vrms, 4.2Arms)；APS-7100(1000VA, 310Vrms, 8.4Arms)；APS-7200(2000VA, 310Vrms, 16.8Arms)；APS-7300(3000VA, 310Vrms, 25.2Arms)；  옵션에 따른 출력 증가(0~600Vrms/45~999.9Hz)
  • 낮은 리플 및 소음
  • 측정 및 테스트 기능에는 VOLT, CURR, PWR, SVA, IPK, IPKH, FREQ, PF, CF가 포함됩니다.
  • 2mA ~ 35A의 소형 AC 전류 측정 지원, 최소 분해능 0.01mA(APS-7050 및 APS-7100)
  • 역전류 경보 기능
  • 출력 파형을 편집하기 위한 10세트의 시퀀스 기능/ 과도 전원 공급을 빠르게 시뮬레이션하기 위한 10세트의 시뮬레이션 모드/ 측정 시퀀스를 정의하기 위한 10세트의 프로그램 모드/ 10세트의 패널 메모리 기능
  • 전원이 켜지면 시퀀스, 시뮬레이션, 프로그램 모드 및 출력 기능이 자동으로 실행됩니다.
  • 표준 인터페이스: LAN, USB 호스트, USB 장치(APS-7200 및 APS-7300 모델만 해당)
  • 옵션 인터페이스: GPIB(APS-001)；RS-232/USB CDC(APS-7050 및 APS-7100 전용 APS-002)；RS-232(APS-7200 및 APS-7300 전용 APS-007)
Compare

₩15,077,700

Add to wishlist
Compare



APS-7050은 500VA, APS-7100은 1000VA, APS-7200은 2000VA, APS-7300은 3000VA 용량으로 구성됩니다. APS-7000 시리즈는 선형 구조 설계를 통해 저잡음, 낮은 THD, 고도로 안정화된 출력을 비롯한 전력 특성을 갖추고 있어 저잡음 요구 사항이 있는 입력 전원이나 스테레오, 비디오 및 오디오 장치 애플리케이션 등의 제품 개발 및 검증에 이상적입니다. 최대 정격 전압은 0~310Vrms, 25.2Arms, 피크 전류는 100.8A이며, 출력 주파수 범위는 45~500.0Hz입니다. 사용자는 장비를 GW Instek으로 다시 보내지 않고도 옵션을 구매하여 출력 전압을 0Vrms에서 600Vrms까지, 출력 주파수를 45Hz에서 999.9Hz까지 편리하게 높일 수 있습니다.
시장에서 널리 사용되는 대체 에너지 솔루션 중 하나는 인버터를 이용하여 직류(DC)를 교류(AC)로 변환한 후, 변환된 교류를 전력망이나 전기가 필요한 제품으로 보내는 것입니다. 예를 들어, 태양광 인버터에서 생성된 교류는 전력망으로 보내지거나 전기가 필요한 장비에 사용됩니다. 인버터가 전력망에 연결되는지 확인하기 위해 전력망을 시뮬레이션할 때, 일반 교류 전원은 DUT의 피드백 에너지를 견딜 수 없으므로 교류 전원의 손상을 방지하기 위해 추가적인 전력 소모 저항이 필요합니다. 반면, APS-7000 시리즈는 역전류를 흡수하는 특성을 가지고 있어 추가적인 전력 소모 저항이 필요하지 않습니다. APS-7000 시리즈의 입력 단자는 시뮬레이션된 교류 전력망 출력 단자와 절연되도록 설계되어 있어 DUT 보호를 위한 별도의 절연 장치가 필요하지 않습니다.

APS-7000 시리즈는 동기 위상 및 주파수를 포함한 전력망 시뮬레이션 및 인버터 출력 특성 시험에 적합합니다. APS-7000 시리즈에서 검출된 역전류 및 전력은 빨간색으로 표시되어 사용자가 시험 관찰을 용이하게 합니다. APS-7000시리즈는 시뮬레이션 모드와 시퀀스 모드를 사용하여 단일 단계 또는 연속적인 전력 변경을 제공하고, 전력망의 전압 이상 시험 및 주파수 이상 시험을 시뮬레이션합니다.
■ 시물레이션 모드
이 모드는 정전, 전압 상승 및 하강 등 다양한 입력 과도 파형을 빠르게 시뮬레이션하여 엔지니어가 과도 현상이 DUT에 미치는 영향을 평가할 수 있도록 합니다. 커패시터 내구성 테스트가 가능합니다.

■ 프로그램 모드
이  모드에서는 사용자가 천장 및 바닥 사양을 설정하여 측정 완료 후 PASS/FAIL 결과를 도출할 수 있습니다. 또한 각 테스트 절차에 대한 테스트 결과를 표시하거나 마지막 결과만 표시할 수도 있습니다.
프로그램 모드는 10개 세트로 구성되며, 각 세트에는 50개의 메모리 세트가 있습니다. 각 메모리는 9단계로 구성됩니다. 각 프로그램은 메모리 순서, 사용자가 정의한 루프 또는 지정된 단계에 따라 실행되어 종료됩니다.







■ 함수 파형(ARB) 모드
왜곡된 AC전압 파형을 빠르게 시뮬레이션할 수 있도록 7가지 카테고리와 20,000가지 파형 조합의 파형을 제공합니다.

■ 서지/딥 제어
DUT의 입력 전력으로 정상 전압에 서지/딥 전압을 중첩하면 사용자는 서지/딥 상황을 시뮬레이션하고 DUT  특성을 평가할 수 있습니다.

■ T Ipeak, 홀드 기
T,I pk Hold Ipeak 값 출력 후 측정 지연 시간(1m~60초)을 설정하고, 최대값을 가져옵니다. 측정값이 원래 값보다 큰 경우에만 업데이트됩니다. Ipk Hold는 장비 전원이 켜지는 즉시 발생하는 과도 돌입 전류를 측정하는 기능으로, 일반적으로 오실로스코프와 전류 프로브를 사용합니다. T, Ipk Hold 지연 시간 설정은 순차적으로 활성화된 DUT의 돌입 전류를 측정하는 데 적용할 수 있습니다.
■ 제어판 특
제어판에는 표준 모드와 간편 모드 두 가지 모드가 있습니다. 두 모드 모두 아래와 같습니다. 표준 모드는 설정과 AC 전력계 측정 창 표시를 결합합니다. 기능 키(F1~F3)를 사용하여 필요한 측정 항목을 선택합니다. 선택 가능한 항목은 총 9개입니다. 간편 모드는 모든 측정 항목을 화면에 표시합니다.
