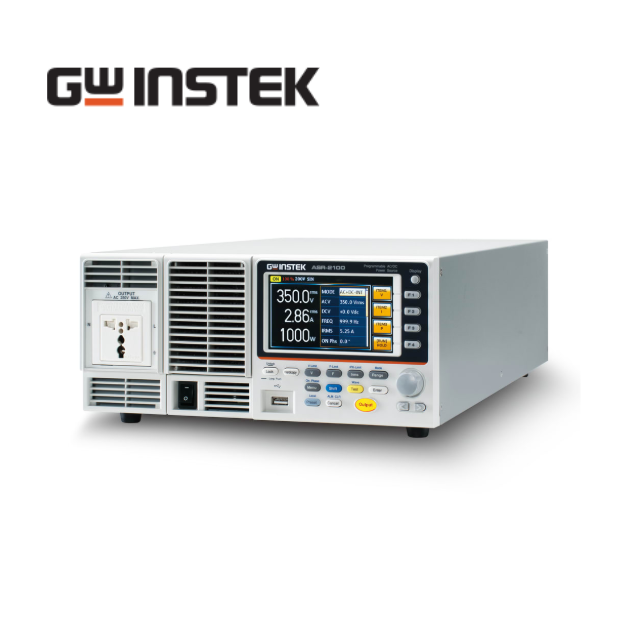

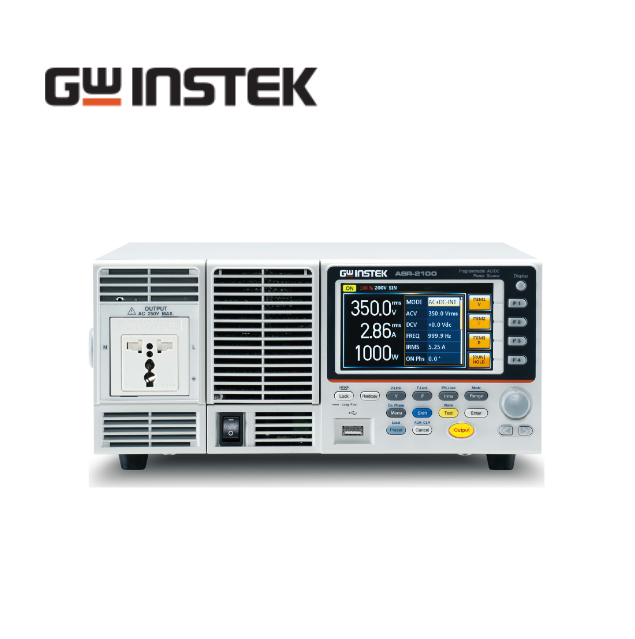

GWINSTEK 굿윌인스텍 ASR-2050- 500VA 프로그래밍 가능 AC/DC 전원 공급 장치

주요특징

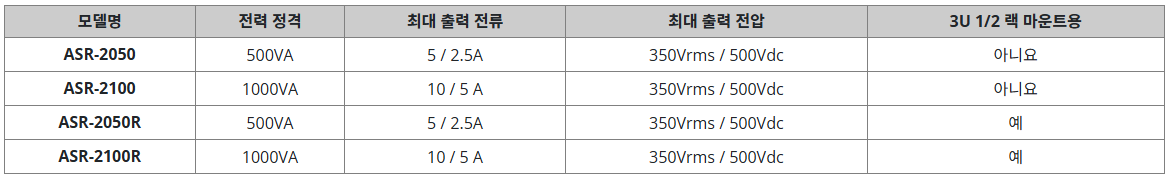

1.출력용량(AC)

-ASR-2050/2050R(500VA/350Vrms/5Arms)

-APS-2100/2100R(1kVA/350Vrms/10Arms)

2.출력용량(DC)

3.출력 주파수

-AC 모드:40.00Hz~999.9Hz

-AC+DC 모드:1.00HZ~999.9Hz

4.지원기능

-측정기능:Vrms, Vavg, Vpeak,Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF, THDv, THDi

-Remote sense  기능

-OVP/OCP/OPP/OTP/AC Fail detection/ Fan Fail Alarm 기능

-ARB(임의파형)기능

-Output  on/off 시의 위상 각 설정 기능

-시퀀스/시물레이션 기능(최대 10세트)

-External Control IO/External Signal Input  내장

-Output Relay Control  기능

-Web Server 기능

5.디스플레이 :4.3″ TFT LCD

6.LabView 드라이버 제공

7.인터페이스

-기본 장착: USB- (host),LAN

-옵션 장착:RS-232+GPIB

■ 제품특징

ASR-2000 시리즈는 시스템 통합 또는 데스크톱 애플리케이션을 위한 AC+DC 전원 공급 장치로, AC 출력 시 정격 전력과 DC 출력 시 정격 전력을 모두 제공합니다. ASR-2000은 9가지 출력 모드를 제공하며, 1) AC 전원 출력 모드(AC-INT 모드), 2) DC 전원 출력 모드(DC-INT 모드), 3) AC/DC 전원 출력 모드(AC+DC-INT 모드), 4) 외부 AC 신호 소스 모드(AC-EXT 모드), 5) 외부 AC/DC 신호 소스 모드(AC+DC-EXT 모드), 6) 외부 AC 신호 중첩 모드(AC-ADD 모드), 7) 외부 AC/DC 신호 중첩 모드(AC+DC-ADD 모드), 8) 외부 AC 신호 동기화 모드(AC-SYNC 모드), 9) 외부 AC/DC 신호 동기화 모드(AC+DC-SYNC 모드)를 지원합니다.

ASR-2000 시리즈는 다양한 전자 부품 개발, 자동차 전기 장치 및 가전제품의 테스트 요구 사항을 충족하는 파형 출력 기능을 제공합니다. 1) 시퀀스 모드에서는 파형 하강, 서지, 강하, 변화 및 기타 비정상적인 전력선 상태를 생성합니다. 2) 임의 파형 기능을 통해 사용자가 정의한 파형을 저장/업로드할 수 있습니다. 3) 시뮬레이션 모드를 통해 정전, 전압 상승, 전압 하강 및 주파수 변동을 시뮬레이션합니다. ASR-2000 시리즈 전원 출력 시 Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, 40차 전압 고조파 및 전류 고조파도 측정할 수 있습니다. 또한, 원격 감지 기능을 통해 정확한 전압 출력을 보장합니다. 출력 켜기/끄기용 사용자 지정 위상각 기능을 통해 테스트 요구 사항에 따라 전압 출력의 시작 각도와 종료 각도를 설정할 수 있습니다. V-Limit, Ipeak-Limit, F-Limit, OVP, OCP, OPP 기능 설정을 통해 측정 과정에서 DUT를 보호할 수 있습니다. ASR-2000 시리즈는 OTP, OCP, OPP 보호 기능 외에도 팬 고장 경보 기능과 AC 고장 경보 기능을 내장하고 있습니다.

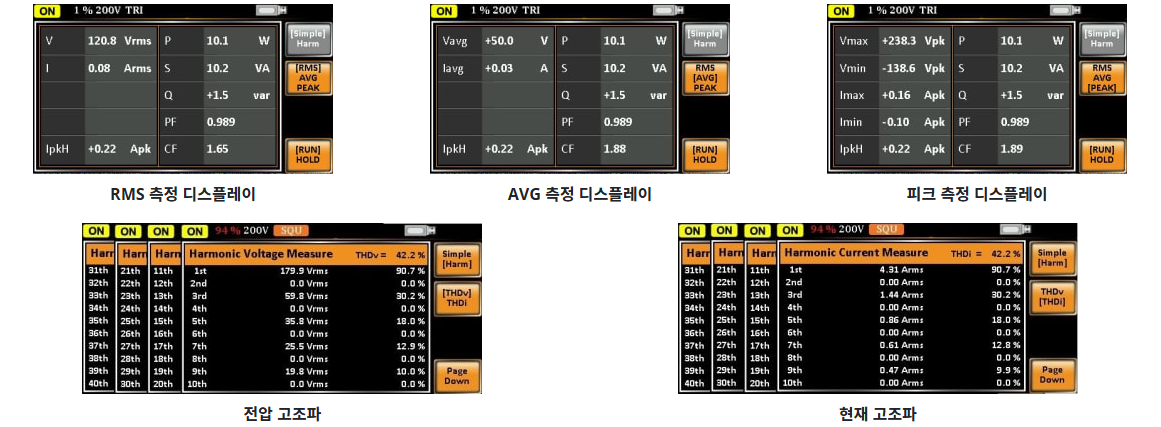

■ASR-2000 시리즈 측정 항목

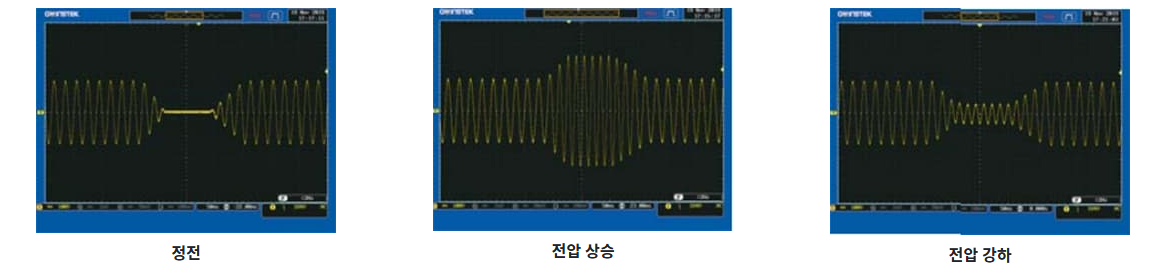

■ 시뮬레이션 모드

시뮬레이션 모드는 엔지니어가 DUT에 미치는 과도 현상의 영향을 평가할 수 있도록 정전, 전압 상승, 전압 하강 등 다양한 과도 파형을 빠르게 시뮬레이션할 수 있습니다. 예: 정전 용량 내구성 테스트

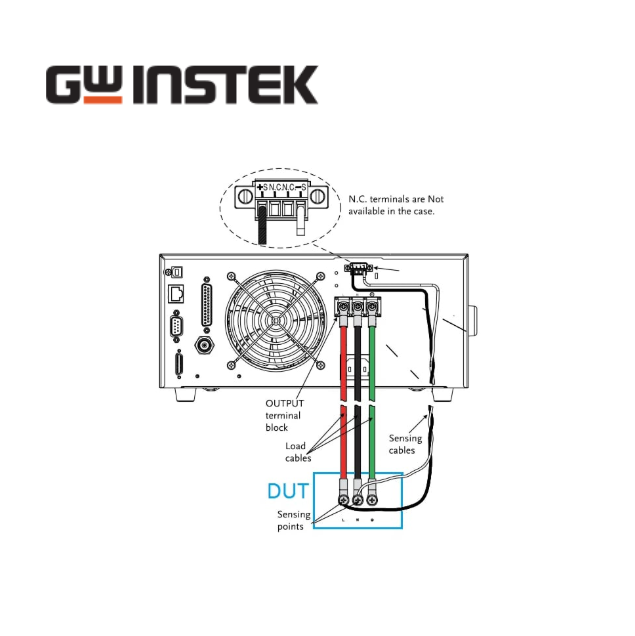

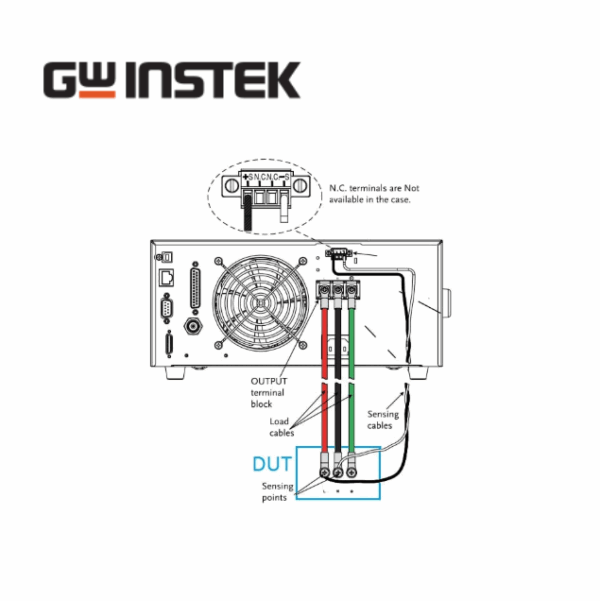

■원격 감지 기능

고전류 출력 애플리케이션의 경우, 부하 케이블을 통과하는 큰 전류로 인한 전압 강하는 측정 결과에 영향을 미칩니다. ASR-2000 시리즈는 DUT의 전압 강하를 ASR-2000 시리즈로 감지할 수 있는 원격 감지 기능을 제공하며, ASR-2000 시리즈는 DUT의 전압 강하를 보상합니다. 원격 감지 기능이 보상할 수 있는 최대 전압은 출력 전압의 5%입니다.
