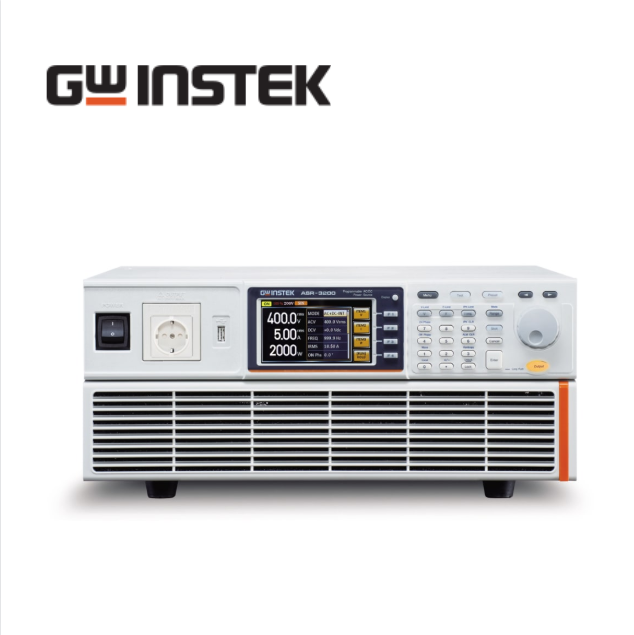

GWINSTEK 굿윌인스텍 ASR-3200 2kVA 프로그래머블 AC/DC 전원 공급기
, , ,

GWINSTEK 굿윌인스텍 ASR-3200 2kVA 프로그래머블 AC/DC 전원 공급기

  • 출력 전압: 0~400Vrms/0~ 570Vdc
  • 출력 전류: 20/10A
  • 전력 정격: 2000VA
  • 출력 주파수: 1.00Hz~999.9Hz
  • DC 출력(정격 전력의 100%)
  • 측정 항목: Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF
  • 전압 및 전류 고조파 분석(THDv, THDi)
  • 원격 감지 기능
  • OCP, OPP, OTP, AC 고장 감지 및 팬 고장 알람
  • 시퀀스 및 시뮬레이션 기능(최대 10세트)
Compare

₩13,469,500

Add to wishlist
Compare

주요특징
1.출력용량(AC)
-ASR-2050/2050R(500VA/350Vrms/5Arms)
-APS-2100/2100R(1kVA/350Vrms/10Arms)
2.출력용량(DC)
-ASR-2050/2050R(500W/ ±500V/5A)
-APS-2100/2100R(1kW/ ±500V/10A)
3.출력 주파수
-AC 모드:40.00Hz~999.9Hz
-AC+DC 모드:1.00HZ~999.9Hz
4.지원기능
-측정기능:Vrms, Vavg, Vpeak,Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF, THDv, THDi
-Remote sense  기능
-OVP/OCP/OPP/OTP/AC Fail detection/ Fan Fail Alarm 기능
-ARB(임의파형)기능
-Output  on/off 시의 위상 각 설정 기능
-시퀀스/시물레이션 기능(최대 10세트)
-External Control IO/External Signal Input  내장
-Output Relay Control  기능
-Web Server 기능
5.디스플레이 :4.3″ TFT LCD
6.LabView 드라이버 제공
7.인터페이스
-기본 장착: USB- (host),LAN
-옵션 장착:RS-232+GPIB
■ 제품특징

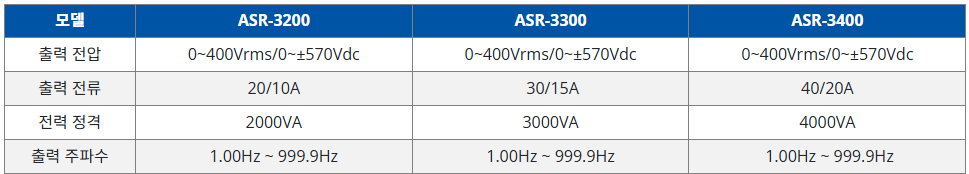

ASR-3000 시리즈는 AC+DC 전원 공급 장치로, 세 가지 종류로 출시됩니다. 아래 표는 각 제품의 주요 기능을 간략하게 보여줍니다.

ASR-3000은 AC 및 DC 출력 모두에서 정격 전력을 제공할 수 있습니다. 이 시리즈는 다음을 포함한 9가지 출력 모드를 제공합니다.
  • AC 전원 출력 모드(AC-INT 모드)
  • DC 전원 출력 모드(DC-INT 모드)
  • AC/DC 전원 출력 모드(AC+DC-INT 모드)
  • 외부 AC 신호 소스 모드(AC-EXT 모드)
  • 외부 AC/DC 신호 소스 모드(AC+DC-EXT 모드)
  • 외부 AC 신호 중첩 모드(AC-ADD 모드)
  • 외부 AC/DC 신호 중첩 모드(AC+DC-ADD 모드)
  • 외부 AC 신호 동기화 모드(AC-SYNC 모드)
  • 외부 AC/DC 신호 동기화 모드(AC+DC-SYNC 모드)
ASR-3000은 다음을 포함하여 다양한 파형 출력 기능을 사용자에게 제공합니다.
  • 시퀀스 모드 – 파형 하강, 서지, 처짐, 변화 및 기타 비정상적인 전력선 조건을 생성합니다.
  • 임의 파형 기능 – 사용자가 사용자 정의 파형을 저장/업로드할 수 있습니다.
  • 시뮬레이션 모드 – 정전, 전압 상승, 전압 강하 및 주파수 변화를 시뮬레이션합니다.
ASR3000 시리즈 전원 출력 시 Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, 40차 전압 고조파 및 전류 고조파를 측정할 수 있습니다. 또한, 원격 감지 기능은 정확한 전압 출력을 보장하며, 출력 켜기/끄기용 맞춤 위상각 기능은 테스트 요구 사항에 따라 전압 출력의 시작 및 종료 각도를 설정할 수 있습니다. V-Limit, Ipeak-Limit, F-Limit의 보호 한계는 사용자 요구 사항에 따라 설정할 수 있습니다. 과전압 한계, OCP, OPP는 출력 과정에서 DUT를 보호합니다. 팬 고장 경보 기능과 AC 고장 경보 기능도 ASR3000 시리즈에 설계되었습니다.
ASR-3000 시리즈의 전면 패널은 범용 소켓 또는 유럽형 소켓을 제공하여 사용자가 플러그를 꽂고 바로 사용할 수 있으므로 배선 시간을 절약할 수 있습니다. 전원 소켓 사양의 최대 전류는 15A이므로 ASR-3000 시리즈 후면 패널에는 전류 차단기가 내장되어 있습니다. 소켓 전류가 15A를 초과하면 사용자를 보호하기 위해 자동으로 회로를 개방합니다. ASR-3000 시리즈는 I/O 인터페이스를 지원하며 USB, LAN, 외부 I/O, RS-232C, GPIB를 기본으로 제공합니다.
■ 작동영역
아래 그래프는 ASR-3000 시리즈의 세 가지 모델의 AC 및 DC 성능 특성을 보여줍니다.

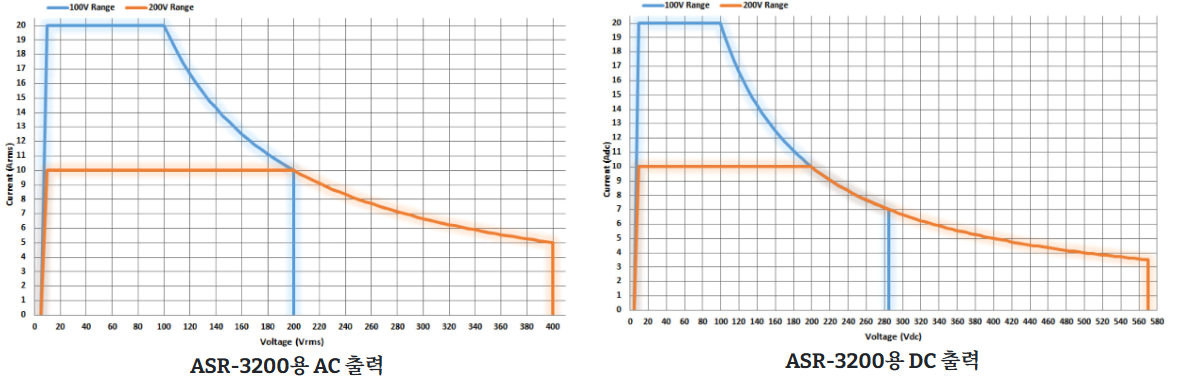

ASR-3200 AC 모드 출력 작동 영역                                                                                      ASR-3200 DC 모드 출력 작동 영역

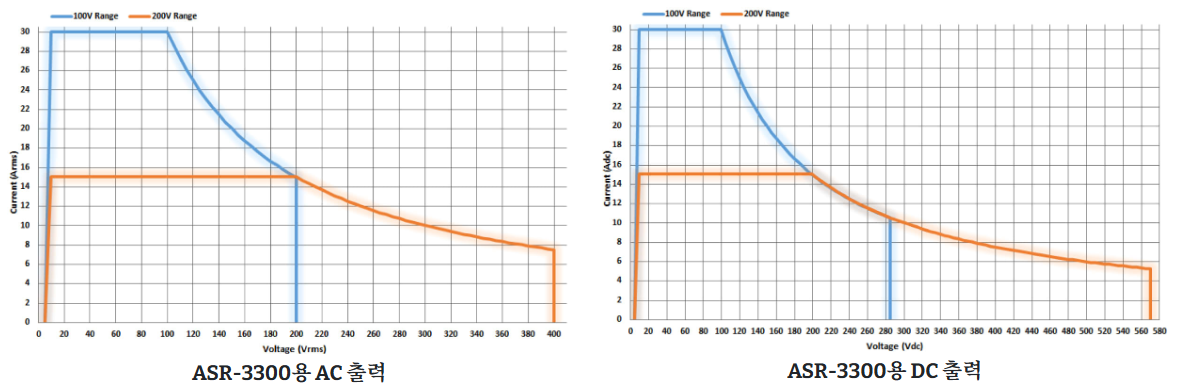

ASR-3300 AC 모드 출력 작동 영역                                                                                              ASR-3300 DC 모드 출력 작동 영역

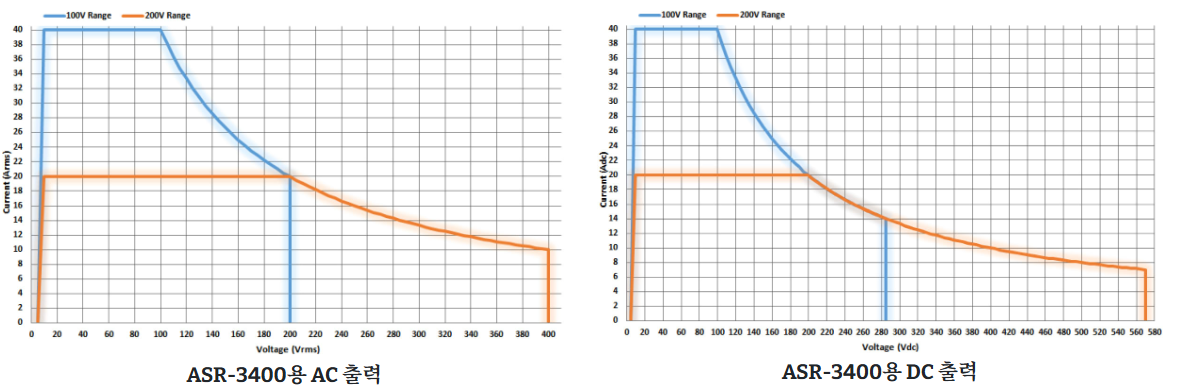

ASR-3400 AC 모드 출력 작동 영역                                                                                                  ASR-3400 DC 모드 출력 작동 영역

■ 특정기능

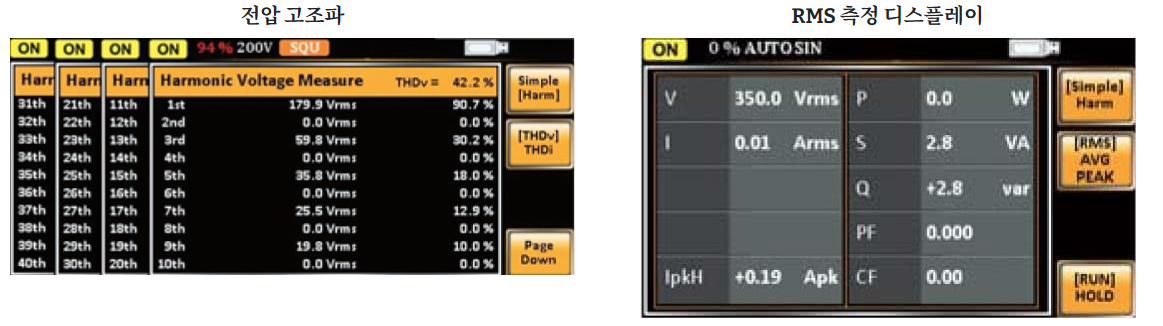

ASR-3000 시리즈는 Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, 40차 전압 고조파 및 전류 고조파를 포함한 측정 기능을 제공합니다. 전력 출력 중 Vrms/Irms, Vavg/Iavg, Vmax/Vmin/Imax/Imin 등의 측정 매개변수는 사용자가 언제든지 전환하여 순간 계산값을 표시할 수 있습니다.

■ 시퀀스 모드 및 내장 ISO-16750-2 파형

시퀀스 모드는 SEQ0~SEQ9의 편집 가능한 10개 세트를 제공하며, 각 세트는 0~999개의 스텝으로 구성되고, 각 스텝 시간 설정 범위는 0.0001~999.9999초입니다. 사용자는 여러 스텝 세트를 결합하여 파형 하강, 서지, 강하 및 기타 비정상적인 전력선 상태 등 필요한 파형을 생성하여 테스트 애플리케이션의 요구를 충족할 수 있습니다.

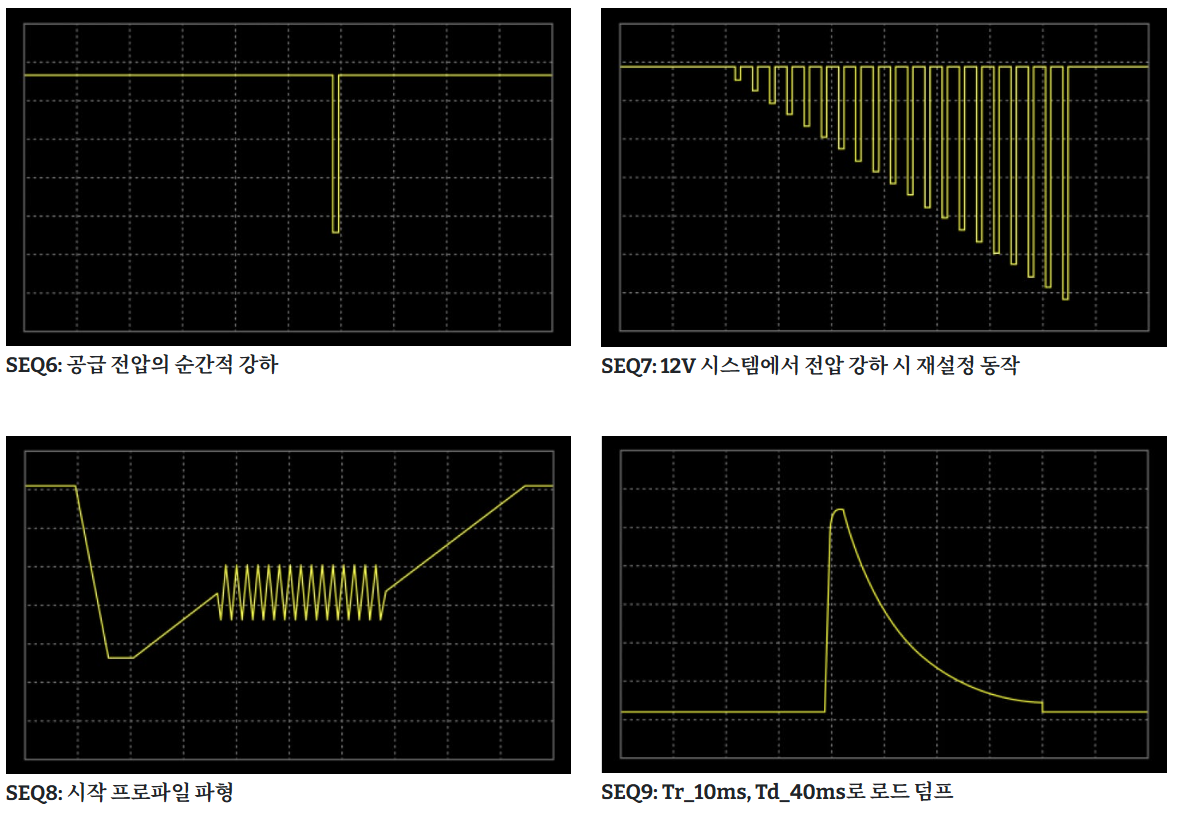

또한 ASR-3000 시리즈는 SEQ6에 내장된 공급 전압의 순간적 강하, SEQ7에 내장된 12V 시스템의 전압 강하 시 재설정 동작, SEQ8에 내장된 시작 프로파일 파형, SEQ9에 내장된 Tr_10ms 및 Td_40ms를 사용한 부하 덤프를 포함하여 시퀀스 모드 사전 설정 파형에 공통적인 ISO-16750-2 테스트 파형도 내장했습니다.

■ 시뮬레이션 모드
시뮬레이션 모드는 정전, 전압 상승 및 하강과 같은 다양한 과도 파형을 빠르게 시뮬레이션할 수 있습니다. 이를 통해 엔지니어는 과도 현상이 DUT에 미치는 영향을 평가할 수 있습니다. 예: 정전용량 내구성 테스트.

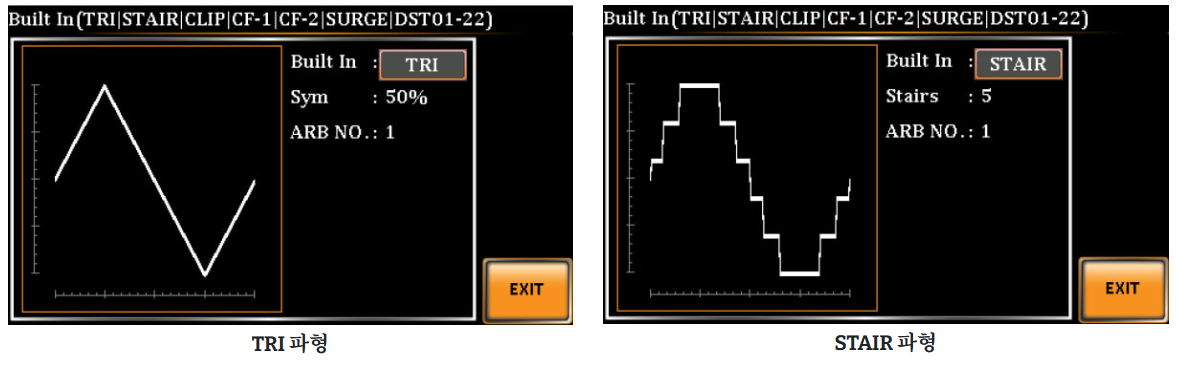

■ 함수 파형(임의 편집) 모드
ASR-3000은 7가지 범주에서 20,000개 이상의 파형 조합을 제공하여 사용자가 다양한 AC 전압 파형을 빠르게 시뮬레이션할 수 있도록 합니다. 패널(화면에 동기적으로 표시됨)을 통해 원하는 파형 유형을 직접 조정하면, 액세스 절차를 통해 파형이 ARB 1~16 파형 레지스터에 로드됩니다. ARB 파형 출력을 수행하려면 메인 메뉴 출력 모드로 돌아가십시오.

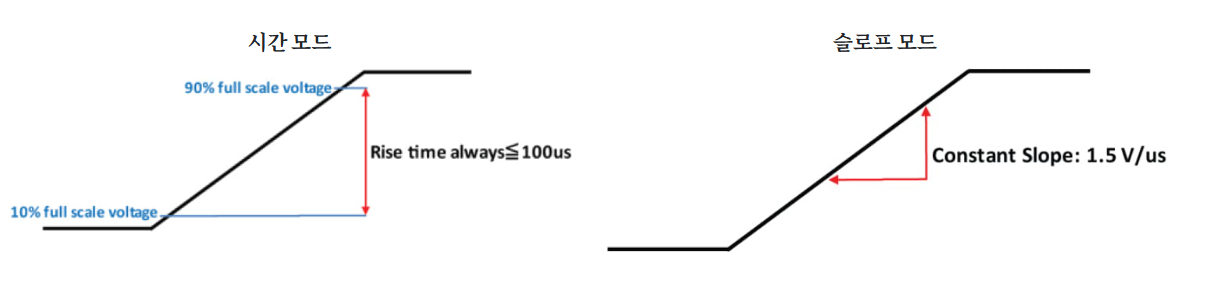

■ 슬루율 모드
ASR-3000은 DUT의 테스트 요구 사항에 따라 전압 상승 시간을 결정하기 위해 슬루율 모드를 설정할 수 있습니다. 슬루율 모드는 “시간” 모드와 “기울기” 모드를 제공합니다. “시간” 모드를 설정하면 ASR-3000은 100µs 이내에 설정 전압의 10~90%까지 출력을 증가시킬 수 있습니다. “기울기” 모드를 선택하면 ASR-3000은 설정 전압 값 μ에 도달할 때까지 1.5V/µs의 고정 상승 기울기만큼 출력 전압을 증가시킵니다.
또한, 사용자가 출력 전압의 상승 시간을 직접 정의하기로 결정한 경우, 사용자는 시퀀스 모드를 편집하여 전압의 상승 시간을 유연하게 설정할 수 있습니다.

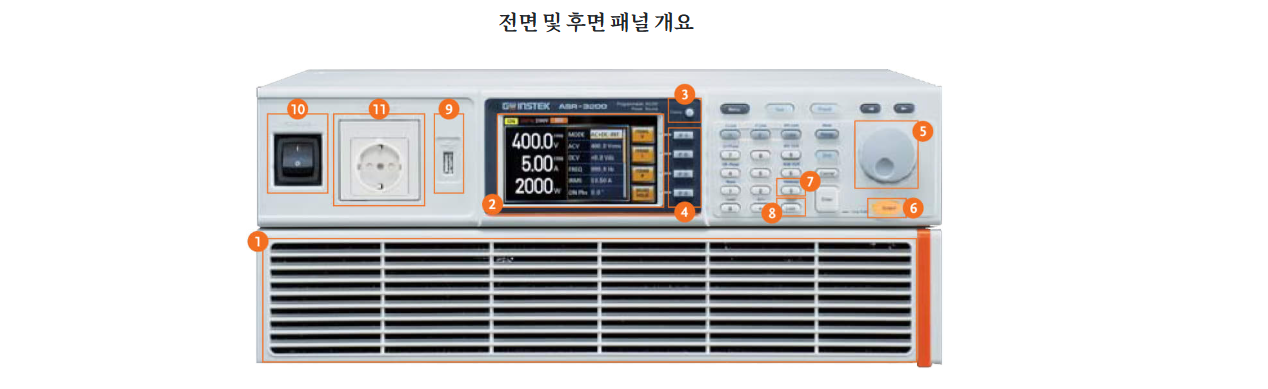

  1. 공기 흡입구
  2. LCD 화면
  3. 디스플레이 모드 선택 키
  4. 기능 키
  5. 스크롤 휠
  6. 출력 키
  7. 인쇄본 키
  8. 잠금/잠금 해제 버튼
  9. USB 인터페이스 커넥터(A형)
  10. 전원 스위치 버튼
  11. 출력 소켓

  1. 외부 I/O 커넥터
  2. GPIB 커넥터
  3. 원격 감지 입력 단자
  4. 출력 단자
  5. 라인 입력
  6. 외부 신호 입력/외부 동기화 신호 입력
  7. RS-232C 커넥터
  8. LAN 커넥터
  9. USB 인터페이스 커넥터(B 타입)
  10. 회로 차단기
