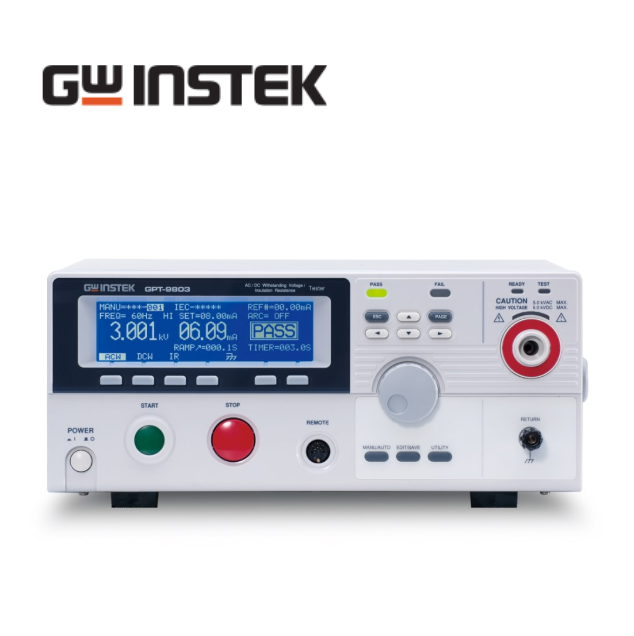

GWINSTEK 굿윌인스텍 GPT-9803, GPT-9000 시리즈, AC 200VA ACW/DCW/IR/ 테스터
GWINSTEK 굿윌인스텍 GPT-9803, GPT-9000 시리즈, AC 200VA ACW/DCW/IR/ 테스터 - 이미지 2
, , ,

GWINSTEK 굿윌인스텍 GPT-9803, GPT-9000 시리즈, AC 200VA ACW/DCW/IR/ 테스터

성능 Hi-Pot 테스터 AC/DC/IR/

  • 200VA AC 테스트 용량
  • 240×64 아이스 블루 도트 매트릭스 LCD
  • 수동/자동 모드
  • 빠른 선택을 위한 기능 키
  • 주의 및 상태 표시를 위한 고강도 플래시
  • 안전 인터록 기능
  • 제로 크로싱 턴온 작업
  • 제어 가능한 램프업 시간
  • True RMS 전류 측정
  • 고해상도: 전류 측정 시 1uA, 전압 설정 시 2V
  • 전력 효율을 향상시키고 안정적인 테스트를 위한 PWM 증폭기
  • 테스트 조건(단계) 설정을 위한 최대 100개의 메모리 블록이 있으며, 각 단계에는 개별적으로 이름을 지정할 수 있습니다.
  • “시작” 및 “중지” 제어를 위한 전면 패널의 원격 터미널
  • 인터페이스 : RS-232C, USB 장치, 신호 I/O 및 GPIB(옵션)
Compare

₩4,681,600

Add to wishlist
Compare

GPT-9000/9000A 시리즈 전기 안전 테스터

신뢰할 수 있고 안전하며 실용적인 안전 적합성 시험을 위한 견고한 기반.
GPT-9000 시리즈는 IEC, EN, UL, CSA, GB, JIS 및 기타 안전 규정과 같은 안전 표준 준수에 필요한 모든 주요 시험 항목을 지원합니다. GPT-9904는 AC 및 DC 내성 시험을 모두 수행할 수 있습니다. GPT-9900 시리즈 안전 테스터는 GPT-9800 시리즈의 모든 우수한 기능과 장점을 따릅니다. 고효율 PWM 증폭기는 GPT-9900 플랫폼 설계의 핵심으로 입력 AC 소스의 전압 변동으로 인한 영향을 차단합니다. 시험 중 비정상적인 출력 전압 또는 전류 제한 트립이 감지되면 출력 전압이 자동으로 차단되어(150μs 이내) 작업자를 위험한 부상으로부터 보호합니다. GPT-9900 시리즈는 각 시험 후 DUT를 자동으로 방전하여 DUT에 남아 있는 과도한 전압을 제거합니다.



GPT-9900 시리즈는 깔끔하고 사용하기 쉬운 디자인 컨셉에 따라 간단하고 명확한 패널 레이아웃, 고해상도 도트 매트릭스 LCD 디스플레이 및 컬러 LED 표시기를 갖추고 있어 작업자가 측정 결과를 쉽고 빠르게 해석할 수 있습니다. 200VA 안전 테스터를 보완하는 역할로 GPT-9900 시리즈는 500VA 출력 플랫폼을 기반으로 설계되어 AC 내성(AC 5kV/100mA), DC 내성(DC 6kV/20mA), 절연 저항(DC 50V ~ 1000V/50GΩ 최대) 및 접지 본드(AC 32A 최대/650mΩ 최대) 테스트를 포함한 모든 주요 테스트 기능을 고전력 측정 기능으로 향상시킵니다.
또한 테스트 지속 시간, 램프 업 시간 및 출력 전압의 상한/하한을 완전히 조정하여 정확한 측정 결과를 제공하는 다양한 안전 테스트를 수용할 수 있습니다. GPT-9900 시리즈의 “스윕” 기능은 시험 기간 동안 시험 결과를 점별로 표시하여 트레이스 그래프를 형성합니다. 이 그래픽 디스플레이는 인가된 전압, 전류 또는 시험 시간의 변화에 ​​따른 파라미터 반응을 관찰하여 DUT의 특성을 검증합니다. 그래프에는 이동식 마커가 있어 사용자가 원하는 특정 지점의 파라미터 값을 확인할 수 있습니다.



GPT-9900 시리즈의 다른 주요 기능으로는 시스템 애플리케이션을 위한 후면 패널 출력, 접지 본드 시험 장비의 적절한 연결을 보장하는 개방 회로 감지 기능, 개별 또는 순차 시험의 패널 설정을 저장하고 불러올 수 있는 100세트의 메모리, 안전 테스터의 원격 시작/정지 제어를 위한 전면 패널의 원격 출력 온/오프 단자와 후면 패널의 신호 I/O 포트, 그리고 PC 원격 제어 및 시험 결과 로깅을 위한 RS-232C, USB 및 GPIB(옵션) 인터페이스가 있습니다.

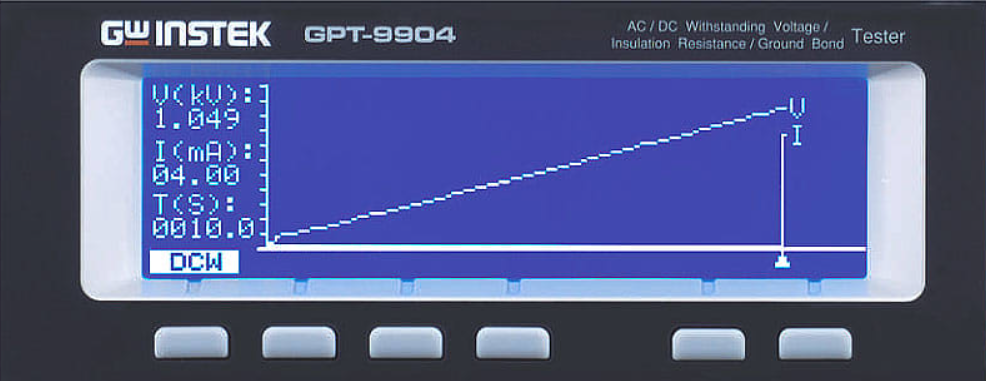

■DUT 특성 분석을 위한 고유한 스윕 기능

GPT-9900 시리즈는 테스트 대상 장치의 테스트 결과를 트레이스 그래프로 보여주는 고유한 스윕 기능을 갖추고 있습니다. 테스트 판독값은 인가된 테스트 전압 또는 전류와 테스트 기간(램프업 시간 + 타이머) 설정에 따라 점 단위로 기록되어 파라미터 응답의 트레이스를 형성합니다. 이 스윕 그래프에서 사용자는 이동식 커서를 사용하여 테스트 기간 내 특정 시간 또는 특정 양의 인가 소스(전압 또는 전류)가 발생한 지점을 찾아 해당 지점의 측정 결과를 확인할 수 있습니다. 이 기능을 통해 사용자는 최종적으로 하나의 값을 얻는 것이 아니라, 테스트 과정 전반에 걸쳐 측정된 파라미터(전류 또는 저항)의 변화를 확인할 수 있습니다.



■고효율 및 고안정성 출력

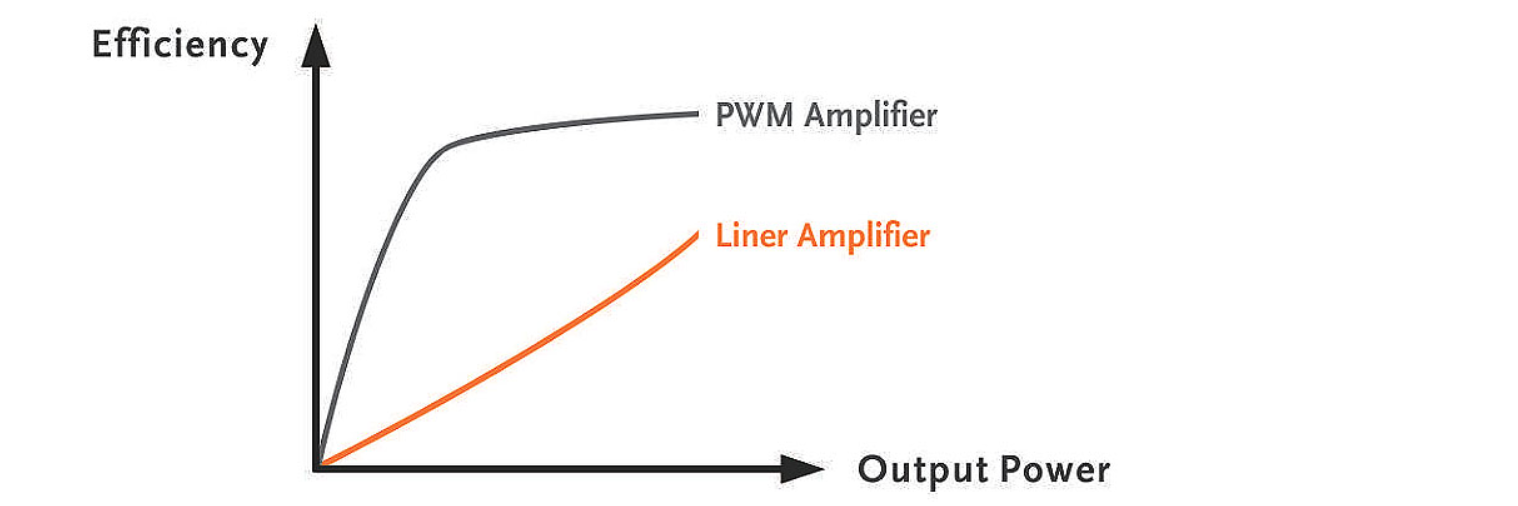

가변 전압 변압기와 AB급 증폭기를 사용하여 시험 전압을 공급하는 기존 안전 시험기 설계와 달리, 고효율 PWM 증폭기 설계를 적용한 GPT-9900 시리즈는 최대 98% 효율의 출력 소스를 생성합니다. 이는 열로 인한 전력 손실을 크게 줄여 GPT-9900 시리즈 캐비닛 내부 온도를 낮춥니다. 또한, 시험기의 고부하 작동 중 온도 상승을 억제하여 신뢰성과 수명을 크게 향상시킵니다. 또한, PWM 증폭기는 입력 전원 전압 변동에 대한 내성이 뛰어나 1% 미만의 레귤레이션을 갖는 안정적인 고전압 출력을 제공하여 DUT의 정밀 시험을 수행합니다.



■높은 정확도 및 고해상도 테스트 성능



생산 시험, 규정 준수 및 특성 검증을 위한 고정밀 시험을 제공하기 위해 GPT-9900 시리즈의 내전압 시험 전압(AC 5kV/DC 6kV)은 2V 단위로 조정될 수 있으며, 전류 측정은 T/1 A 분해능과 i(1.5% + 30μA) 정확도로 수행되어 제품 또는 구성 요소의 작은 누설 전류 측정이 가능합니다. 또한 GPT-9900 시리즈의 절연 저항 시험 전압은 50V에서 1kV까지의 DC 출력 범위 내에서 50V 단위로 조정될 수 있으며, 전체 범위(ZOOOM Q/9.999GQ)에서 0(판독값의 10% + 1카운트)의 측정 정확도와 전체 범위(50.00GQ)에서 0(판독값의 15% + 1카운트)의 측정 정확도를 제공합니다. 이는 다양한 수준의 인가 전압에서 절연 저항(IR) 측정을 수행하는 유연성을 제공합니다.

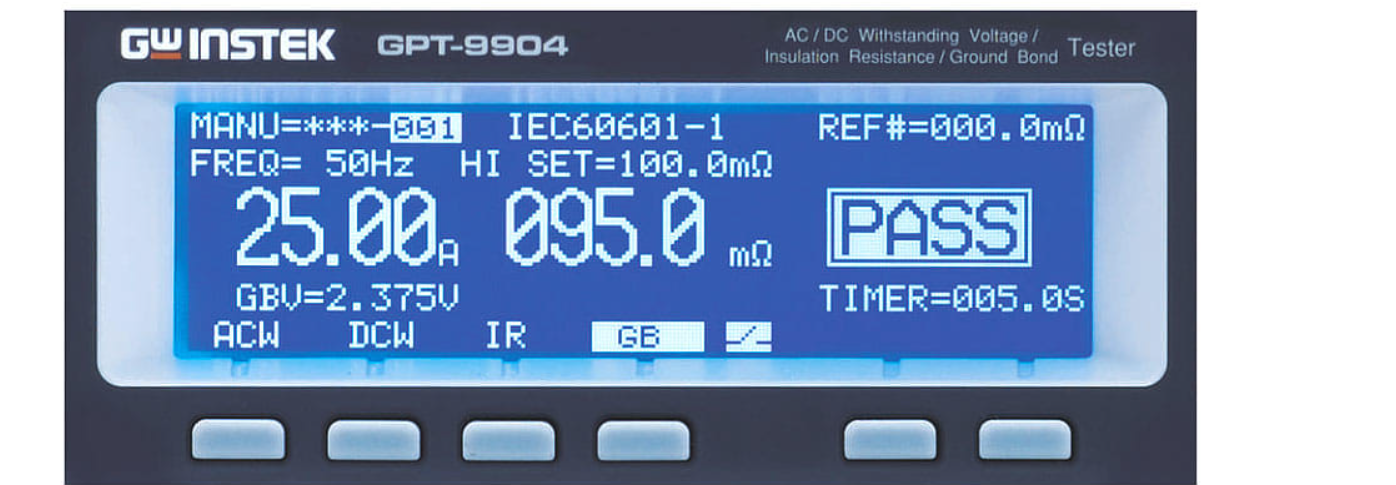

대부분의 안전 규정은 접지 본드 테스트에 AC 전원을 요구하므로, GPT-9900 시리즈는 접지 본드 테스트에 6Vac 전압(개방 회로)과 3A~32Aac 전류를 제공합니다. 또한, 접지 본드 테스트용 개방 회로 감지 기능(SOURCE H, SENSE H, SOURCE L 단자를 통한)을 제공하여 테스트 시작 전에 테스트 장비가 제대로 연결되었는지 확인할 수 있습니다. 이는 테스트 리드와 테스트 단자의 눈에 띄지 않는 오접속 없이 접지 본드 테스트가 정확하게 수행되도록 보장합니다.



이러한 기능을 통해 사용자는 높은 유연성, 정확성, 그리고 신뢰성을 바탕으로 다양한 안전 테스트 및 검증을 수행할 수 있습니다.



■테스트 기간 동안 안전 보호

DUT의 입력 전력으로 정상 전압에 서지/딥 전압을 중첩하면 사용자는 서지/딥 상황을 시뮬레이션하고 DUT  특성을 평가할 수 있습니다.



GPT-9900 시리즈의 전원을 켜면 테스트 기간 동안 작업자와 DUT를 보호하는 보호 기능이 항상 작동합니다. 전원이 켜지면 GPT-9900 시리즈는 즉시 자체 점검 절차를 수행하여 모든 테스트 기능이 정상 조건에서 수행되는지 확인합니다. 이는 첫 번째 보호 기능이 적용되는 시점입니다.
두 번째 보호 기능은 “시작”(출력) 버튼을 누르면 활성화됩니다. GPT-9900은 시동 시 초기화 기간(100ms) 동안 고전압을 인가하기 전에 DUT에 절연 불량으로 인한 단락 회로가 있는지 확인하기 위해 검출 전압(-100V)을 출력합니다. 이는 테스트 시간 동안 고전압이나 전류가 DUT로 되돌아가는 것을 방지하기 위한 것입니다.





전원 켜짐 시 시험 전압의 급격한 증가로 인한 절연 파괴로부터 DUT를 보호하고 시험 결과에 영향을 줄 수 있는 플래시오버 또는 아크 현상을 방지하기 위해 GPT-9900 시리즈는 출력이 항상 사인파의 제로 크로싱에서 시작되도록 하는 제로 크로싱 턴온 기능을 제공합니다.또한 조정 가능한 전압 램프 업 시간(0.1s ~ 999.95)을 통해 시험 전압을 설정 시험 전압까지 천천히 상승시켜 필수 생산 시험 중 DUT가 손상될 위험을 줄입니다.
또한 전압이 설정 시험 전압까지 상승한 후 GPT-9900은 전압을 계속 모니터링하고 불규칙성이 감지되면 전원 출력을 차단합니다.이는 안전 테스터와 작업자 모두에게 높은 수준의 보호를 제공하여 안전하고 정확한 방식으로 시험을 수행할 수 있도록 합니다.



■다중 보호 메커니즘



GPT-9900 시리즈는 안전 테스터 작동 시 작업자의 안전을 보장하기 위해 다양한 보호 설계를 제공합니다. 인터록 기능은 전압 출력에 대한 하드웨어 키 보호 기능을 제공합니다. 인터록 기능이 활성화되면 전용 인터록 키가 후면의 Signal I/O 포트에 연결된 경우에만 출력에 테스트 전압이 표시됩니다. 테스트를 실행하지 않을 경우, 인터록 키를 제거하면 전압 출력이 억제되어 고전압 출력 위험을 방지할 수 있습니다.

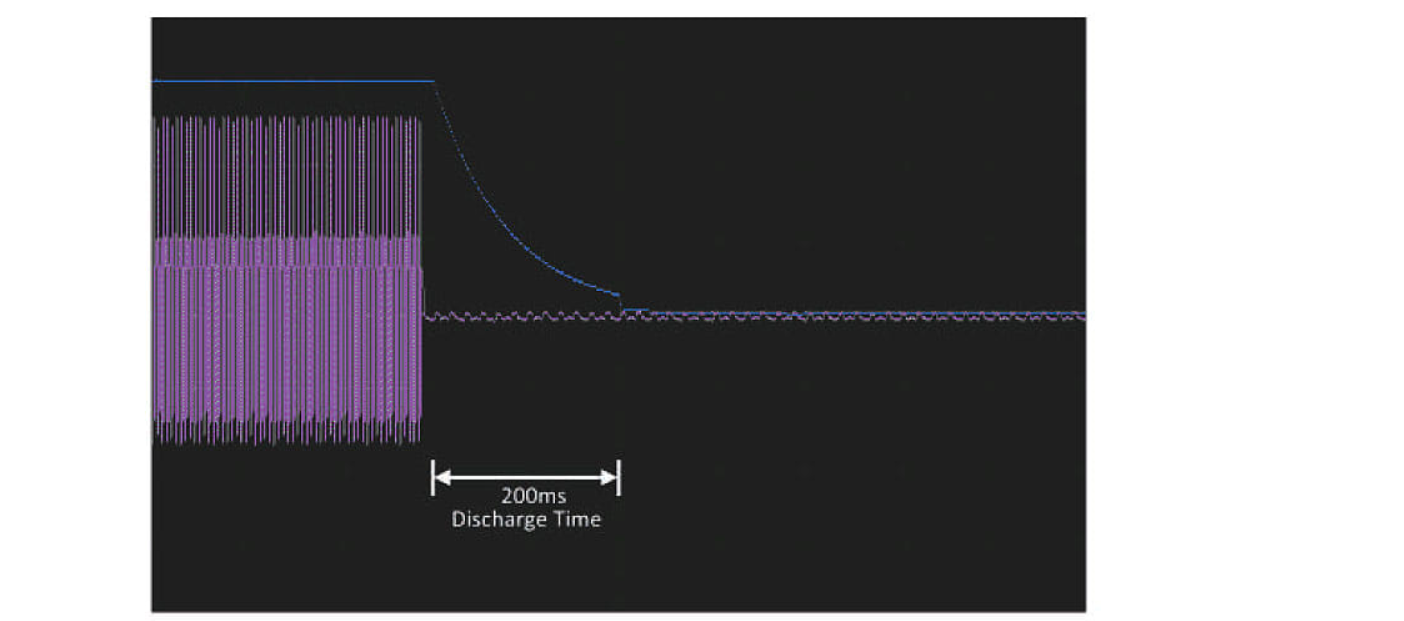

키를 연결하는 경우를 제외하고, Signal I/O 포트의 두 입력은 안전 테스트 시스템에 설치된 센서 스위치에 단독으로 연결할 수 있습니다. 예상치 못한 물체가 시스템에 침입하는 것이 감지되면 출력이 비활성화되어 작업자가 위험한 전압/전류에 노출되는 것을 방지합니다. 또한, GPT-9900 시리즈는 테스트가 완료되거나, 상한/하한값에 도달하거나, 비정상 상황으로 인해 긴급 정지가 발생한 경우 150|.IS 이내에 고전압 출력을 신속하게 차단할 수 있습니다. 마지막으로, 테스트가 중단되면 장치는 자동으로 DUT의 전압을 방전시켜 작업자의 부상 위험을 줄입니다.
■사용자 친화적인 인터페이스

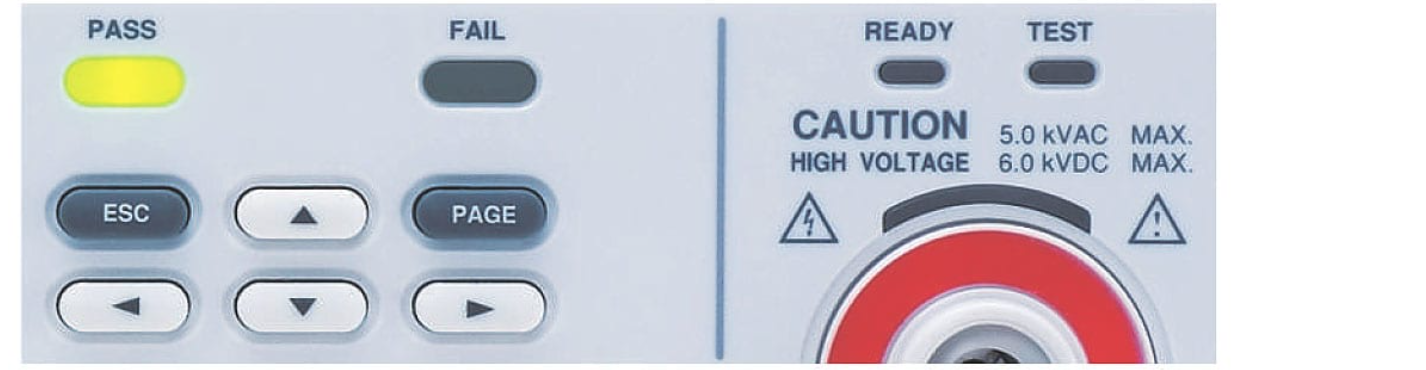

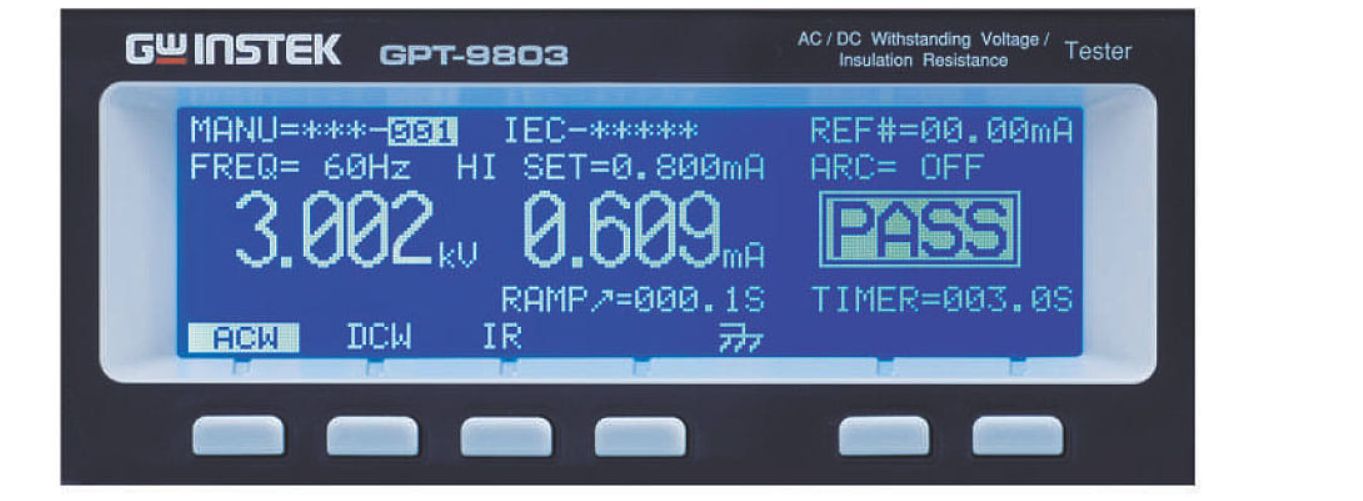

240 x 64 LCD는 설정 매개변수뿐만 아니라 시험 조건, 측정값, DUT 검사 결과(PASS 또는 FAIL)를 읽기 쉬운 형태로 표시합니다. 다양한 색상의 LED 표시등은 작업자가 안전 테스터의 상태를 알 수 있도록 하여 위험을 방지합니다.
예를 들어, 고전압 출력 단자 위에 있는 상태 표시등은 출력에 고전압이 흐르면 ​​자동으로 깜박입니다. 또한, LCD 디스플레이 아래에 배치된 기능 키는 편리한 조작을 제공하여 더 적은 키 입력으로 시험 설정을 쉽게 수행할 수 있도록 합니다.

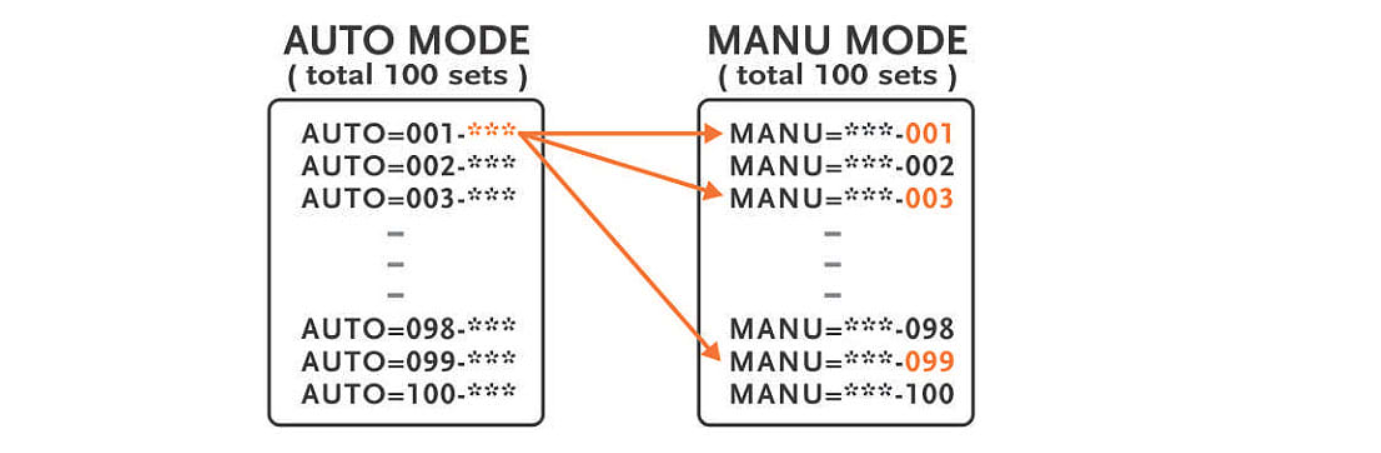

■편리한 수동 및 자동 테스트



모든 안전 규정을 준수하기 위해 GPT-9900 시리즈는 다양한 시험 조건을 저장할 수 있는 다수의 메모리 위치(총 100개 세트)를 제공합니다. 시험 조건을 100개의 고정 메모리 위치 중 하나에 저장하면, 해당 메모리 위치에 고유한 시험 파일 이름(최대 12자)을 지정할 수 있습니다. 예를 들어, 시험 파일 이름 “|EC6l OIOAH”(|EC6lOiO AC 내성 시험)를 저장하고 나중에 다시 사용할 수 있습니다. 이전에 저장된 모든 시험 조건은 단일 시험에 사용하거나 자동 시험에 결합하여 사용할 수 있으므로, 일련의 시험을 수동으로 수행할 필요가 없습니다.

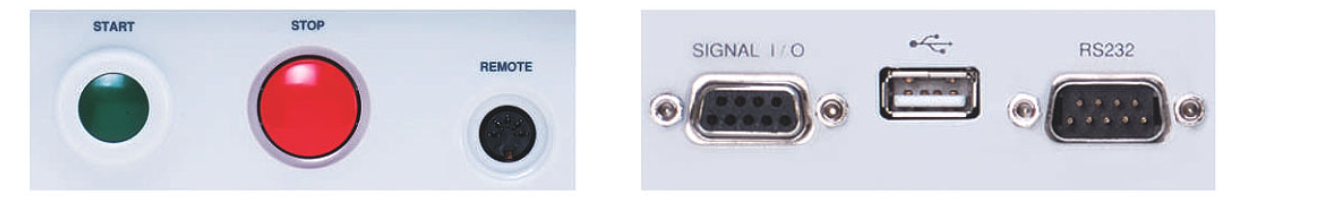

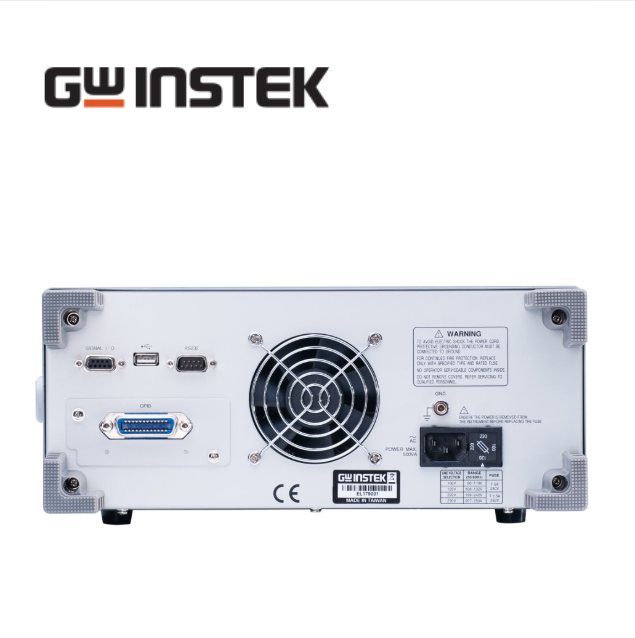

GPT-9900 시리즈는 전면 패널의 START/STOP 버튼을 사용하여 안전 시험기를 제어할 수 있을 뿐만 아니라, 외부 원격 컨트롤러에 연결하기 위한 원격 단자와 액추에이터 제어를 위한 PLC 인터페이스에 연결하기 위한 후면 패널의 신호 I/O 포트도 제공합니다.
또한 GPT-9900 시리즈의 모든 모델에는 RS-232C 및 USB가 표준으로 제공되고 GPIB는 옵션으로 제공되어 PC에 연결하여 테스트 데이터와 결과를 편리하게 검색할 수 있습니다.
