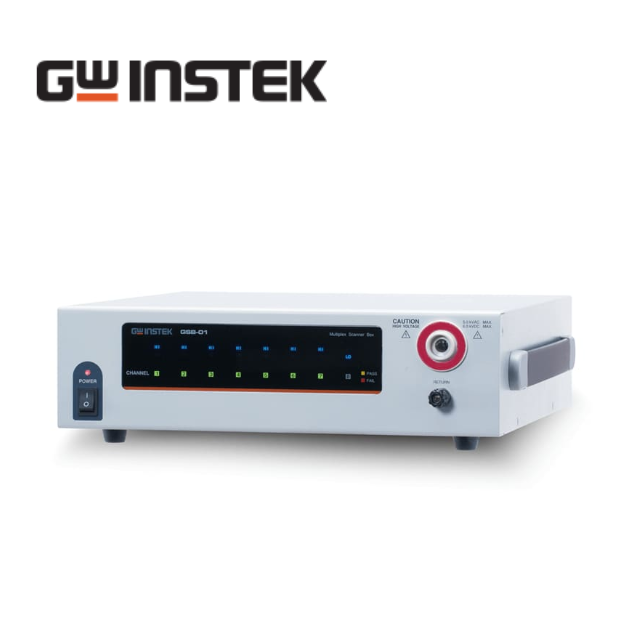

GWINSTEK 굿윌인스텍 GSB-02 – 고전압 스캐너 박스

GW Instek은 특정 안전 테스터 시리즈를 위한 전용 옵션인 멀티플렉스 스캐너 박스를 제공합니다. 이 멀티플렉스 스캐너 박스 GSB-01/02는 GPT-9800/9900/9900A 시리즈에서 제공되는 테스트 전압 또는 전류를 여러 테스트 포인트에 분배하는 기능을 갖추고 있습니다. 하나의 스캐너에서 최대 8개 채널을 출력으로 사용할 수 있습니다. 사용자는 선택한 스캐너 모델에 따라 테스트 포인트에서 AC/DC 내성, 절연 저항 및 접지 본드 시험을 수행할 수 있습니다. 또한, 최대 4대의 스캐너를 테스터에 연결하여 최대 32개 채널을 사용할 수 있습니다. 이러한 기능은 여러 테스트 포인트를 사용하는 전기 및 전자 장비의 높은 신뢰성과 노동력 절감을 보장합니다.

각 채널의 전위 모드(HI(인가 전압), LO(복귀), X(개방 모드))는 GPT-9800/9900/9900A의 전면 패널 조작이나 USB/GPIB(옵션) 명령을 통해 설정할 수 있습니다. 멀티플렉스 스캐너는 8개의 테스트 채널 중 지정된 채널에 대한 AC/DC 내전압, 절연 저항 또는 접지 본드 테스트 등 특정 설정을 허용합니다. 예를 들어, CH1~CH3은 HI(고전압), CH4는 LO로 설정할 수 있습니다.

이 스캐너는 GPT-9800/9900/9900A 테스터에 다음과 같은 기능을 추가합니다.

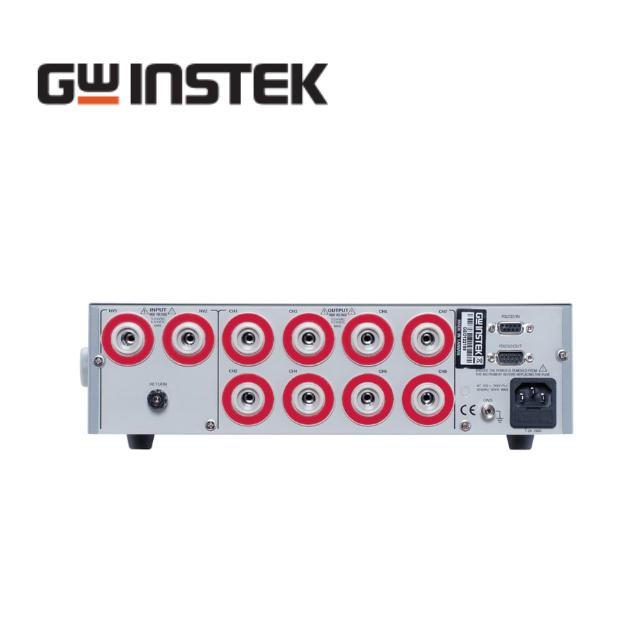

• 하나의 스캐너로 출력을 8개 채널까지 확장할 수 있습니다. 각 채널에 대해 HI, LO 또는 X 전위를 설정할 수 있으며, 스캐너 모델에 따라 8개의 테스트 지점에서 AC/DC 내전압, 절연 저항 또는 접지 접속 시험을 수행할 수 있습니다.

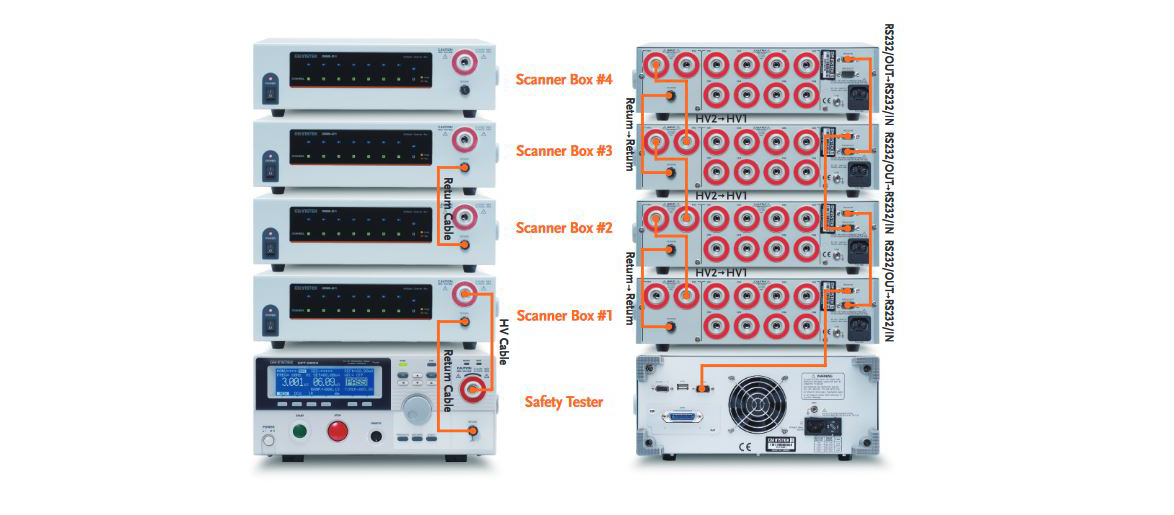

• GPT-9800/9900/9900A 테스터 1대에 최대 4대의 스캐너를 연결할 수 있습니다. 이를 통해 출력을 최대 32채널까지 확장할 수 있습니다.

이를 통해 여러 테스트 지점을 갖춘 전기 또는 전자 장비나 전자 부품의 노동력을 절감하고 안정적인 내전압, 절연 저항 또는 접지 접합 테스트를 수행할 수 있습니다.
